O POSSÍVEL E INTRIGANTE NOVO MODELO DE DRS PASSIVO DA RBR

Imagem
Nos treinos atuais, a RBR testou seu sistema de DRS PASSIVO, assim como algumas outras equipes, com o modelo de poste central vertical instalado abaixo do centro da asa traseira.   Mas uma possível segunda versão desse sistema apresentado pela RBR se mostrou bastante "diferenciado" do modelo baseado na Lotus.

Se realmente existe, o dispositivo seria uma pequena peça curva instalada acima do perfil da asa inferior do aerofólio traseiro. Nada chamativa, totalmente discreta e inocente.

Mas como poderia ser seu possível real funcionamento?

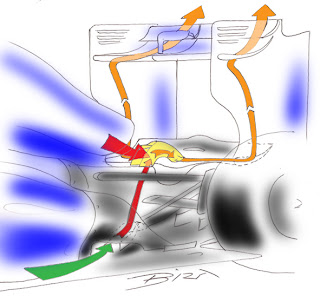

O ar que passa na base curva dos side pods, entra acelerado em um dos dutos abaixo da carenagem dos escapes coanda ( seta verde ).
Uma possível teoria seria que tal duto estaria ligado internamente a peça curva do novo dispositivo ( destacada em amarelo).
Sendo assim, este duto jogaria o ar da base dos sidepods diretamente para cima e para dentro do dispositivo, o qual se junta ao ar que também é jogado do duto de ventilação atrás da…
