A teoria do possível "segredo" da asa traseira da Ferrari

Como disse no vídeo anterior sobre a teoria no assoalho da Ferrari, agora os engenheiros das outras equipes passaram a questionar a FIA para verificar o assoalho e também asa traseira da Ferrari, que segundo eles, ambos estariam possivelmente flexionando de alguma forma fora dos padrões técnicos de corrida.

Então seria esta a possível explicação de como este dispositivo também funcionaria na asa traseira da equipe de Maranello?

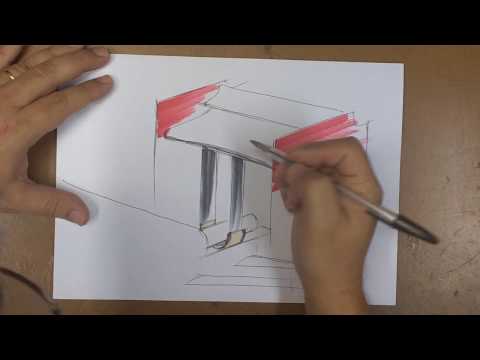

Se isso não estiver sendo usado assim, empurrando para cima ou até mesmo flexionando a asa toda para trás, que seja, e aquela peça é apenas um SIMPLES suporte dos pilares centrais da asa traseira da Ferrari, então acabei de criar um dispositivo meio estranho para a F1, vai saber......rsrs.

Assista ao vídeo e tire suas próprias conclusões...



Aqui o link da matéria que escrevi em 2015 quando comecei a enxergar esta possível teoria de dispositivo na asa traseira da Williams.

http://designerbira.blogspot.com.br/2015/12/teria-williams-usado-um-dispositivo.html


Autor deste projeto: Ubiratan Bizarro Costa
designer industrial automotivo
